Fichiers d’entrée

Pour illustrer les différentes commandes, un fichier d’entrée pour Gmsh est disponible sous forme d’archive via ce lien. Ce fichier contient un script Gmsh qui définit un maillage sur une surface rectangulaire simple en 2D. Il correspond au premier tutoriel de la documentation officielle de Gmsh intitulé Geometry basics, elementary entities, physical groups.

Dans la suite de ce tutoriel, on supposera que le fichier d’entrée contenu dans l’archive est dans le répertoire courant. Pour l’extraire :

tar -xzf gmsh-tutorial-inputs.tar.gz

Guide de démarrage rapide

Pour les plus impatients, voici comment lancer le script fourni en entrée dans le cas où le répertoire courant contient l’image gmsh.sif ainsi que tous les fichiers d’entrée nécessaires :

apptainer exec gmsh.sif gmsh t1.geo -2

Utilisation détaillée du conteneur Gmsh

Cette section présente différentes façons d’utiliser l’image Gmsh. Pour plus de détails sur les commandes Apptainer, veuillez consulter ce tutoriel.

Introduction

Gmsh est un logiciel en source ouverte pour la génération de maillages éléments finis en 3D.

L’exécutable principal de l’image se nomme gmsh. La version du code embarquée dans l’image peut être affichée avec la commande suivante :

apptainer exec gmsh.sif gmsh --version

Le fichier d’entrée t1.geo présenté plus haut contient un script Gmsh qui définit une surface rectangulaire simple en 2D. Le lecteur intéressé est invité à lire ce script pour en apprendre plus sur la syntaxe des scripts Gmsh.

Utilisation de l’interface en ligne de commandes de Gmsh pour la génération et la visualisation de maillages

La commande suivante lance Gmsh avec le script d’entrée t1.geo et génère un fichier de maillage nommé t1.msh.

apptainer exec gmsh.sif gmsh t1.geo -2

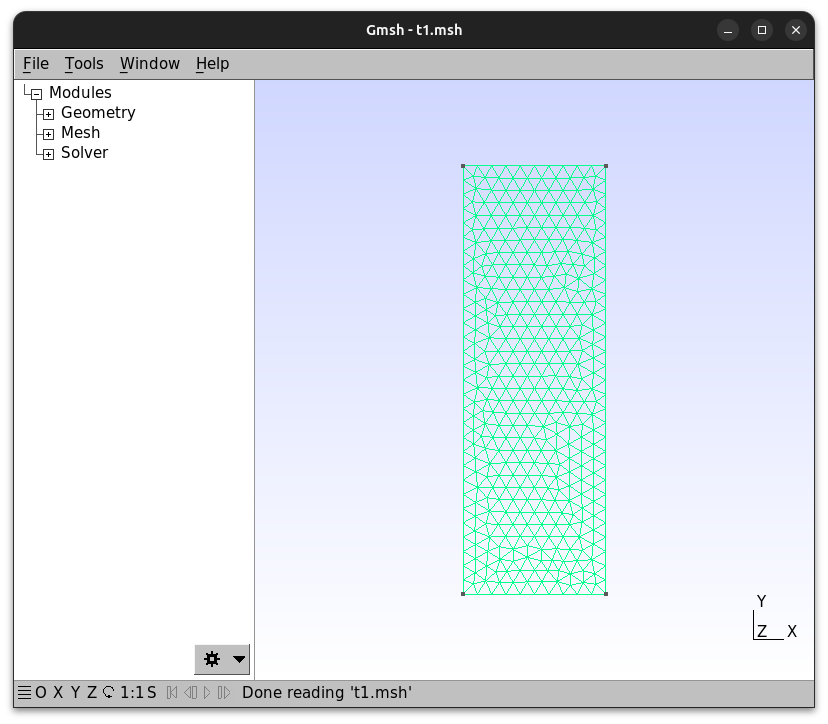

Le maillage stocké dans ce fichier peut être visualisé via l’interface graphique de Gmsh avec la commande suivante :

apptainer exec gmsh.sif gmsh t1.msh

Utilisation de l’interface graphique de Gmsh pour la génération et la visualisation de maillages

Gmsh possède aussi une interface graphique utilisateur (GUI) qui peut être utilisée pour lancer le script d’entrée. Pour commencer, le fichier d’entrée doit être importé par Gmsh. La commande suivante ouvre l’interface graphique :

apptainer exec gmsh.sif gmsh

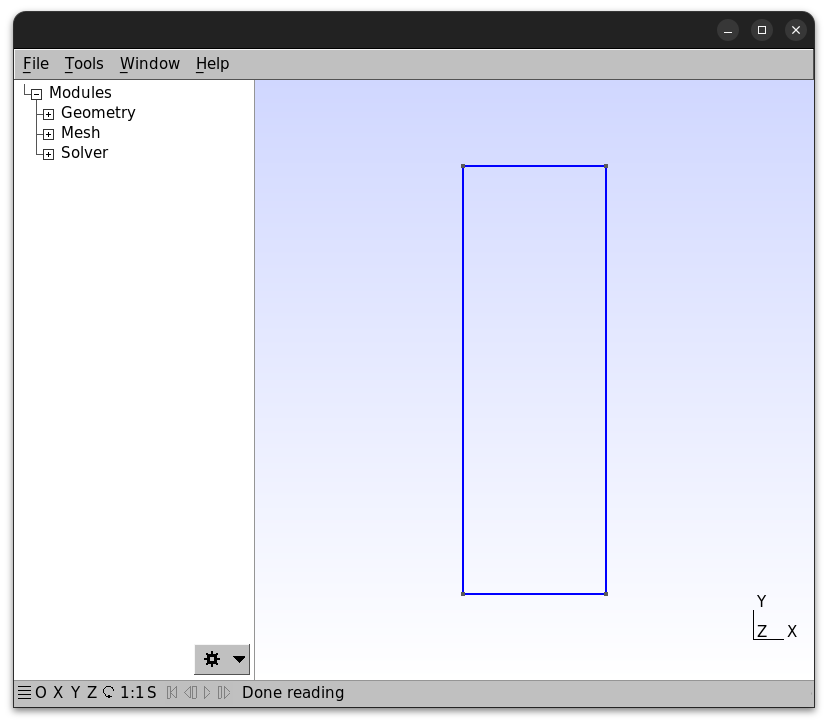

Le fichier t1.geo peut ensuite être importé avec le bouton File->Open (ou Ctrl/Command+O). La géométrie importée s’affiche alors.

Le script d’entrée peut aussi être chargé en même temps que l’interface graphique avec la commande suivante :

apptainer exec gmsh.sif gmsh t1.geo

Une fois la géométrie importée, celle-ci peut être maillée avec le bouton Mesh->2D. Le bouton File->Save Mesh permet de sauvegarder le maillage dans un fichier t1.msh.

Utilisation de l’interface graphique de Gmsh pour la modification d’un maillage

Le module Mesh de l’interface graphique présente une suite d’outils exhaustive pour la manipulation des maillages. Cette partie du tutoriel en présente deux : Refine by splitting et Partition.

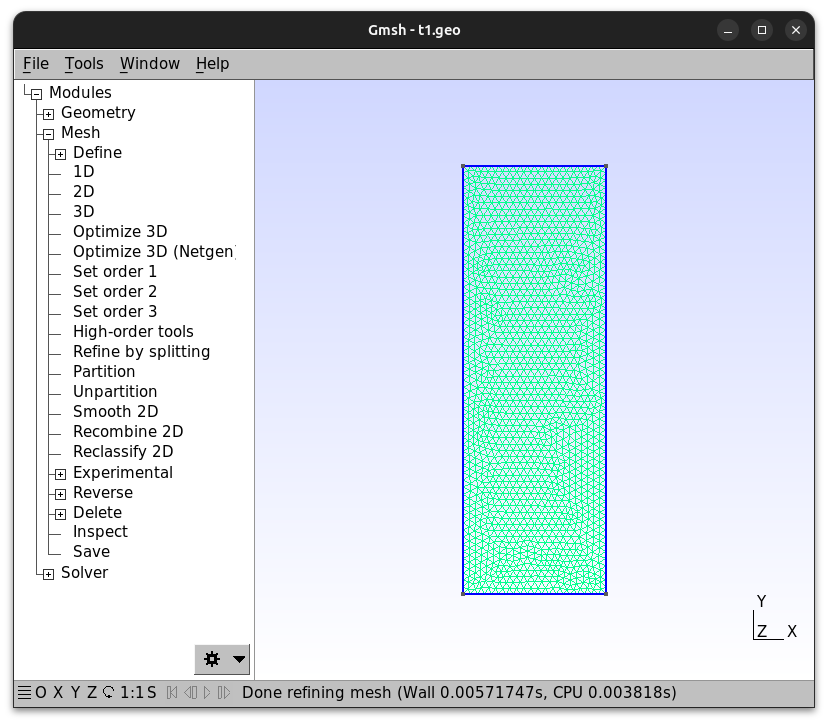

En partant du maillage simple généré précédemment, l’outil Refine by splitting raffine le maillage en sous-découpant chaque élément fini en éléments plus petits.

Le maillage peut alors être sauvegardé de la même façon que précédemment.

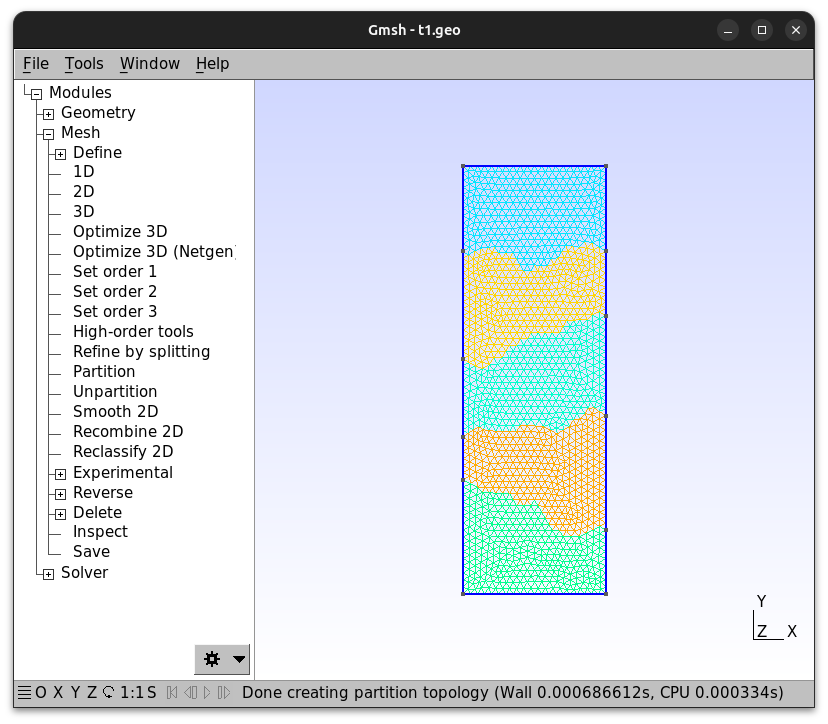

Le second outil est un outil de partitionnement. Il se base sur la bibliothèque externe METIS pour partitionner le maillage en différents sous-domaines prêt à être utilisés avec une méthode de décomposition de domaines. La figure ci-dessous montre le maillage généré précédemment découpé en 5 sous-domaines.

Pour aller plus loin

La documentation officielle de Gmsh propose un grand nombre de tutoriels qui introduisent les différents outils et fonctionnalités du programme, disponibles ici. Les commandes présentées dans le présent tutoriel peuvent être facilement extrapolées pour faire tourner ces exemples supplémentaires.
